Станок для лазерной резки плоских форм 2512, 1500 Вт
Цена за единицу
RUB 11 007 277,00
/комплект
Оптовые скидки
Количество
Скидка
Цена за единицу
1
0%
RUB 11 007 277,00
Итого
RUB 11 007 277,00
Количество
/комплект
1

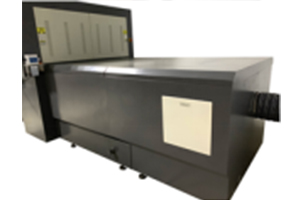

Станок для лазерной резки плоских форм 2512, 1500 Вт
Применение:
SIT-YT2512-1500W Лазерный станок с плоскими штампами в основном предназначен для резки различных штампов в промышленности цветной печати, электронной продукции и другой легкой промышленности, а также в производстве листового металла, такого как углеродистая сталь, листы, листы из нержавеющей стали, листы из алюминиевых сплавов; акриловый материал, пластик и другой неметаллический лист.
Благодаря стабильной конструкции корпуса, гибким рабочим функциям, профессиональной системе управления с ЧПУ эффективность и качество резки имеют больше преимуществ по сравнению с традиционным методом резки. Эта машина подойдет фабрикам по производству штампов, фабрикам по производству картонных коробок и другим фабрикам по производству упаковки и печати, которым необходимо изготавливать плоские штампы.
Комплектация:
| Защитное покрытие |  |

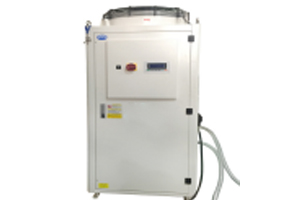

| Система водного чиллера Tongfei 100C Д1м*Ш0,9м*В1,8м Вес: 500 кг. |
 |
Tехнические зарактеристики:
| Модель | SIT-YT2512-1500W |
| Размер стола | 1280*2500мм |
| Мощность | 1500Вт |
| Движение стола | Портальная конструкция |
| Выходная мощность лазера | Мощный источник CO2-лазера с осевым потоком |
| Длина хода по оси X | 1220мм |
| Длина хода по оси Y | 2440мм |
| Скорость резки | 90-120м/ч |
| Быстрая скорость | 20 м/мин |
| Точность повторного позиционирования | ≤0.02мм |
| Ширина реза | 0,45 мм, 0,71 мм, 1,05/1,07 мм, 1,42 мм за один раз (матрица) |
| Система управления | Германия PA |
| Система передачи | ШВП и линейная направляющая (ТАЙВАНЬ) |
| Система движения | Японские высокоточные серводвигатели |
| Оптическая система | US |
| Движущаяся конструкция | Портальная |
| Система чиллера | Сделано в Китае |
| Габаритные размеры (Д х Ш х В) | 4800*2300*2300мм |
| БРУТТО | 4200кг |
| Газовый лазерный генератор согласован | He, N2, CO2 (99.999%) |
| Толщина лазерной резки | 0,1-30 мм (фанера, акриловая плита, резина, ПВХ, кожа, МДФ) |
| Толщина резки металла | Углеродистая сталь/железная сталь: 8 мм Нержавеющая сталь: 3 мм |
| Центробежный вентилятор | 1 набор |
Потребление:
| Общая номинальная мощность | Потребление электроэнергии | Расход газа (He) | Расход газа (N2) | Потребление газа (co2) |
| 18КВт | 18 градусов/ч | 130 часов/бутылка | 130 часов/бутылка | 1 бутылка/год |
Особое примечание
1. При установке внимательно обращайте внимание на обозначения входа и выхода воды на станке. На станке есть стрелки и обратный клапан, поэтому нельзя подключать воду в обратном направлении.
2. При установке необходимо использовать только очищенную воду. Категорически запрещается использовать водопроводную воду, а также добавлять охлаждающую жидкость.
3. И на станке, и на компьютере обязательно должно быть установлено заземление. Для станков длиной более 2 метров необходимо дополнительно установить заземление с левой и правой стороны.Все вышеперечисленные пункты необходимо сфотографировать и отправить нам, в противном случае гарантия не предоставляется.
4. Лазерная трубка, установленная нашей компанией при монтаже, имеет гарантию 6 месяцев. Если клиент самостоятельно нанимает сторонних специалистов для установки, гарантия на лазерную трубку не предоставляется.
Функция и особенности:
Функция:
- Станок имеет собственные функции управления энергией лазерной резки, функции оператора станка, функцию работы с лазером, а также экспертную библиотеку технологий резки, удаленную диагностику и другие функции.
- Функция быстрой маркировки: выполните лазерную резку и маркировку за один шаг. Реализация высокоэффективной и энергосберегающей работы по изготовлению плоских штампов (дополнительно)
- Система PA из Германии: система автоматической фокусировки, автоматическое обрезание 5 типов линий одновременно, продолжение резки после отключения питания, отображение моделирования пути перед резкой
- Функция импульсной резки, режущий пропил очень плотно зажимает режущую линейку.
- Система предотвращения столкновений для защиты лазерной головки от повреждения при внезапном отключении питания или неправильной работе.
- Система автоматической фокусировки, позволяющая добиться идеального результата, даже если фанера не плоская.
Преимущества:
- Конструкция портала небольшого размера стабильна и надежна.
- PA-лазерные системы ЧПУ, лазеры и системы управления станками в одном.
- Станок оснащен специальным программным обеспечением автоматического программирования CAD/CAM, которое облегчает создание графики, программирование и максимальную экономию сырья, а также специальные функции процесса резки.
- В машине используется полностью закрытая крышка, эффект удаления дыма очень хороший, во время резки в цеху не остается дыма на 100%.
- Машина с закрытым оптическим путем использует положительное давление для удаления пыли, что может обеспечить срок службы объектива.
- Три режущих газа можно выбирать бесплатно. Во всей системе используется конструкция газопровода высокого давления, при разрезании пластины из нержавеющей стали.
- Крышка из пластины из нержавеющей стали, выдерживает как минимум двух стоящих на ней людей весом 80 кг, без деформации.
- Чугунная рабочая станина, очень прочная и стабильная, обеспечивает длительную и высокую точность резки. (необязательный)
Источник лазера мощностью 1500 Вт:
- С красным лазером с функцией оптического указателя пути.
- Уникальная конструкция мраморной резонансной полости, резонансная полость более стабильна, полностью устраняет недостатки высоковольтного зажигания эпоксидной пластины.
- Функции управления сенсорным экраном с большим экраном, более удобный дизайн, легко понять.
- Уникальный бензобак из нержавеющей стали может быть предварительно смешанным газом, быстро надуваться, сразу же отключаться от света, сокращая время накачивания и сокращая время ожидания надувного ботинка.
- Импортная торцевая пластина регулировки, позволяющая более точно регулировать режим вывода лазера, удобная, надежная и безопасная.
- Все оптические линзы импортируются из США II VI Inc., что обеспечивает более высокую выходную мощность лазера и более стабильную картину, все сборки оптических линз находятся в 100 000 чистых помещениях для завершения, это единственный производитель с чистым сборочным помещением.
- Полностью через сертификацию системы качества ISO9002 производителей, является единственным производителем мощных лазеров CO2, прошедшим эту сертификацию.

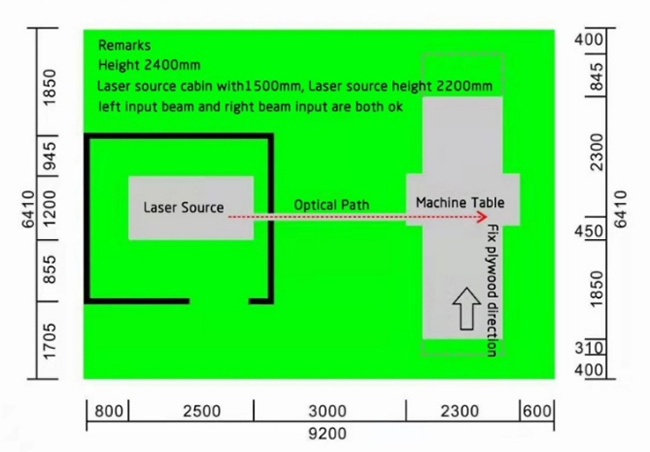

Требуемое место для машины:
Требования к помещению:
- 1500 Вт Мощность: 45 кВА;
- Требования к лазерному газу; Гелий: чистота 99,999%; Чистота газообразного азота: 99,999%; Углекислый газ: чистота 99,999%;
- Требования к режущему газу: сжатый сухой воздух.
- Экологические требования к месту установки лазерного генератора:
а) Требования к температуре: 5～25°C;
б) Влажность: ≤ 70%.
в) Размер кабины кондиционера: 3 м (Ш) * 4 м (Д)
г)1,5П переменного тока
- В соответствии с предоставленным чертежом-основой
- Азот, гелий по два баллона, один баллон с углеродом.
- Вода очищенная 150л.
- Общая мощность ≥ 45кВА; качество электроснабжения: стабильность трехфазного напряжения 380В менее ±5%, небаланс трехфазной мощности менее 2,5%
- Конкретная длина кабеля определяется в зависимости от стороны пользователя
- AR ацетон или спирт (чистота ≥ 95%) на каждые 50 мл
- Воздушный компрессор лучше всего от 7,5 л.с.
- Регулятор напряжения ≥ 45 кВА
- Воздушная сушильная машина
- Упаковка: 40GP (Размер стола: 1220 мм * 2440 мм)
Сертификат и отчет о точности:

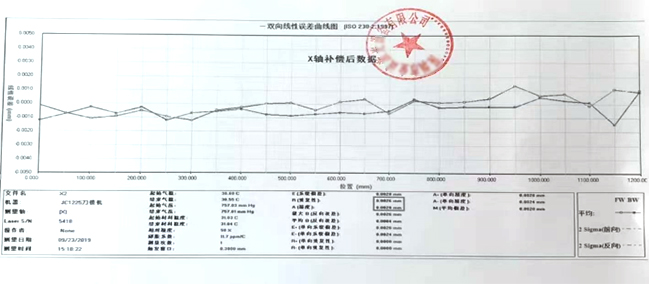

Проверка точности перемещения лазерным измерителем, допуск составляет 0,02 мм.
Образец резки и область применения:
